Alusic Hliníkový profil BH 45-10, 135x225, těžký
Velmi robustní hliníkový profil s obdélníkovým řezem určený pro vytváření struktur s extrémně vysokým zatížením ve směru delší strany. Univerzální možnosti připojení díky 16 drážkám na všech stranách... Číst dále
Kde koupit nejlevněji
| Obchod | Dostupnost | Cena | |
|---|---|---|---|
| Kompresory-vzduchotechnika.cz Nejlevnější | Skladem | 9 745 Kč | Do obchodu |
Popis produktu
Velmi robustní hliníkový profil s obdélníkovým řezem určený pro vytváření struktur s extrémně vysokým zatížením ve směru delší strany.
Univerzální možnosti připojení díky 16 drážkám na všech stranách profilu a 6 otvorům v řezu profilu.
Vyrobený z hliníkové slitiny EN AW 6060 T5, anodizační vrstva více než 12 mikronů, tolerance podle normy EN 12020-2.
Možnost dodávky balení ve velkém svazku obsahujícím 4 tyče.
Spojování profilů
Výběr upevnění mezi různými profily je velmi důležitý v každé montážní struktuře. Zákazník má možnost vybrat si rozličná řešení závisející na požadovaném času realizace nebo charakteru zátěže či nosnosti.
1. Spojování pomocí šroubů v drážce
Jedná se o nejjednodušší a nejrychlejší způsob montáže. Tento systém spojení garantuje dobrou kolmost mezi dvěma povrchy (v závislosti na řezu profilů) a dobrou odolnost vzájemného spojení v příčném směru k drážce.
2. Spojování pomocí spojovací západky
Tato montáž je velmi jednoduchá a bezpečná a zaručuje pevné spojení i při uvolnění šroubů.
3. Spojování pomocí spoje nebo úhelníků
Tento způsob spojování se obvykle používá tam, kde je zapotřebí největších možností regulace a snadné instalace. Technické specifikace všech produktů jsou v detailu produktu daného příslušenství.
Závity profilů
Pro realizaci závitu je doporučováno respektovat hloubku uvedenou v tabulce:
| Profil | Průměr šroubu | Doporučená hloubka (mm) |
| drážka 6 | M6 | 15 |
| drážka 8 | M8 | 25 |
| drážka 10 | M12 | 30 |
Maximální dotahovací momenty doporučované pro šrouby používané v systému ALUSIC činí:
| Profil | Průměr šroubu | Max. doporučovaný dotahovací moment (Nm) |
| drážka 6 | M6 | 10 |
| drážka 8 | M8 | 20 |
| drážka 10 | M12 | 35 |
Kompatibilní příslušenství pro všechny typy spojování panelů naleznete na záložce související produkty
Parametry
| Materiál | anodizovaný hliník |
|---|---|
| Barva | přírodní |
| Délka profilu (mm) | 6 040 |
| Moment setrvačnosti lx (cm⁴) | 4 074,00 |
| Moment setrvačnosti ly (cm⁴) | 1 632,00 |
| Moment průřezu wx (cm³) | 603,5 |
| Moment průřezu wy (cm³) | 145,00 |
| Plocha řezu (mm²) | 6 882 |
| Minimální délka (mm) | 30 |
| Maximální délka (mm) | 6 000 |
| Řez | REZ-B |
| Řez link | /rez-profilu-b/ |
| Série | BH 45-10 |

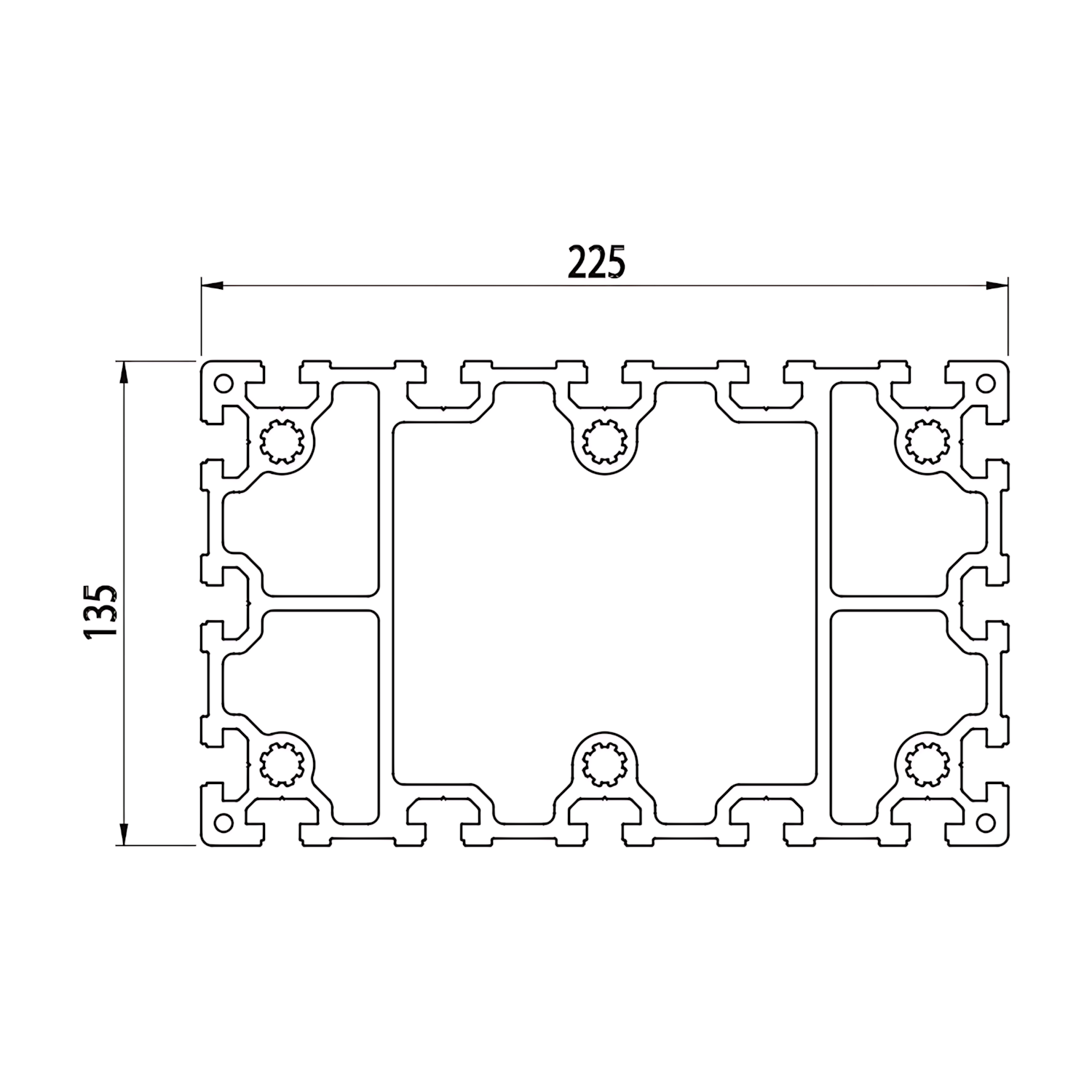

| Řez profilu | 135×225 |
| Hmotnost (kg/m) | 18.6 |
